ABW111G IDEC Other Switch - 商品詳細情報
代替品検索
製品仕様
- メーカ名
- IDEC
- 製品名
- ABW111G
- 製品分類
- Other Switch
- ライフサイクル
- 量産中
- RoHS
- RoHS対応
- 定格電流
- 10A
- 定格電圧(DC)
- 600V
- 動作寿命
- 5000000Cycles
- 幅
- 30mm
- 長さ
- 37mm
- タイプ
- 押ボタンスイッチ
- 動作タイプ
- モメンタリ形
- 取付穴径
- φ22
- 形状
- 丸（平形）
- 接点形式
- 銀接点
- 接点構成
- 1a1b
- 操作部形状
- Flush Button
- 構造
- 端子カバー一体形/保護構造:IP65
- 機能
- Momentary Contact
- 機能動作
- N.O./N.C.
- 端子形状
- M3.5ねじ端子
- 色
- 緑
- 高さ
- 81.5mm
- メーカ荷姿
- Bulk
- メーカ梱包数量
- 1
製品情報に誤りがございましたら、こちらからご指摘ください。
製品説明
【特長】
・耐環境性重視の一体形、ヘビータイプ
・フィンガプロテクション構造のSS端子採用
・丸形圧着端子の配線工数を大幅に削減
・保護構造は防噴流、防油形
・UL、CSA認証品およびEN規格適合品あり
【仕様】
・定格：600V 10A

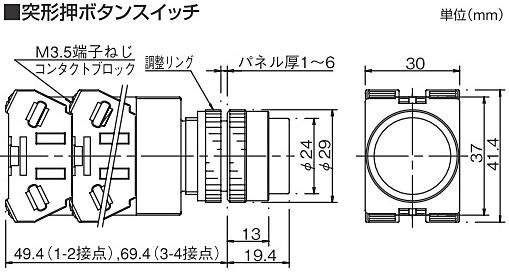

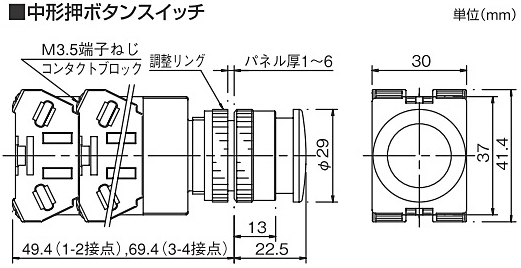

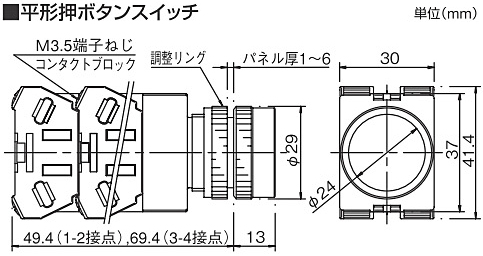

【図面】
＊ABW1□□□□の製品図面です。
＊ABW3□□□□の製品図面です。
＊ABW2□□□□の製品図面です。
- ●操作方式：押ボタンスイッチ
●本体形状：一体形
●操作感：ヘビー
●取付穴寸法・取付形状：φ22mm
●動作方式：モメンタリ形
●操作部形状：丸形・平形
●接点構成：1a1b
●接点材料：銀接点
●ボタン色/照光色：緑
●端子形状：ねじ(M3.5)
●保護構造：IP65
- 耐環境性重視の一体形・Heavy Type（ヘビータイプ）
丸形圧着端子の配線工数を大幅に削減。（パイロットライトのダイレクトタイプを除く）
UL、CSA、TÜV、CCC認証品。
保護構造IP65、IP54、IP40（IEC 60529）
押ボタンスイッチの操作部に防塵構造のコンタクトブロック（別売）を組み合わせると、粉塵の多い環境下での使用が可能。
- ・耐環境性重視の一体形・Heavy Type （ヘビータイプ）。
・フィンガープロテクション構造のSS端子採用。
