26. 三相交流电路 三相平衡电路
把满足下面3个条件的三相交流电叫做对称三相交流电。这些条件即是①三相的电动势相等，②三相的频率相等，③三相之间有相位差全部为（2/3）π的关系。这三个条件成立时，三相的电动势（瞬间值）的矢量和为零（0）。一般说三相交流电，就是指对称三相交流电。

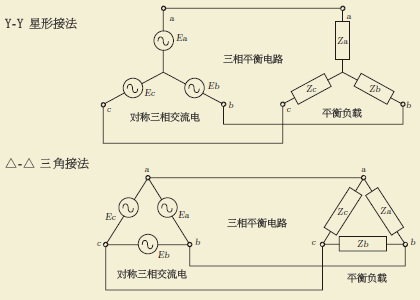

| 三相平衡电路 |
|---|
|
三相交流的各负载相等的情况下，把这些负载叫做“平衡负载”。进而把电源是对称三相交流、负载是平衡负载的电路叫做“三相平衡电路”。在三相平衡电路中，有如下图表示的星形接法和三角形接法等的电路。
|

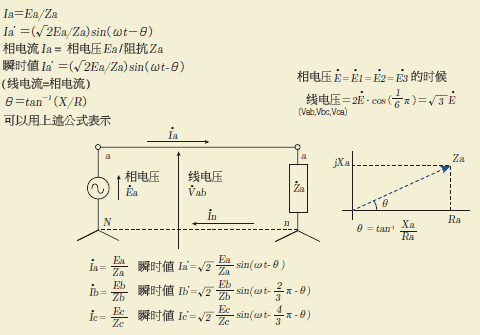

| 星形接法 电流和电压的关系 |
|
求三相交流的电流和电压时，先分解为单相然后用和单相交流电同样的方法计算。在此假定三相交流电为平衡三相交流电。于是因为各相的电流、电压的相位差相同，把相位差设为θ、
|

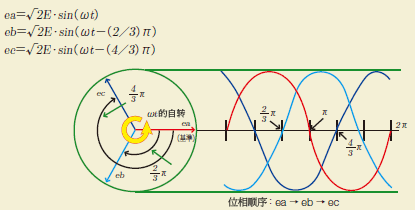

| 三相交流电的相序 |
|
根据电动势产生的顺序，叫做一相、二相、三相或者ａ相、ｂ相、ｃ相。三相交流电各相的电动势（瞬间值）可以用以下的公式表示。
|

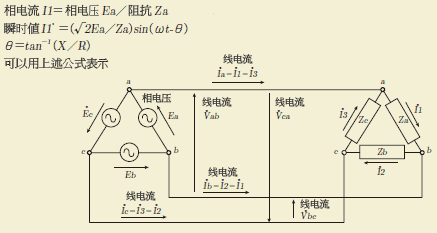

| 三角形接法 电流和电压的关系 |
|
要计算三相交流电，先分解为单相然后用和单相交流电同样的方法计算。在此假定为平衡三相交流电的话，因为各相的电流、电压的相位差相同，把相位差设为θ、
|
