71. 电阻,电容器,电感器的英文数字表示的读法

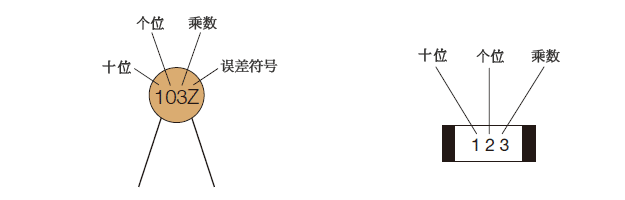

用3位或4位的英文数字表示。在3位表示中,第一位表示十位,第二位表示个位,第三位表示乘数。4位表示中第一位表示百位,第二位表示十位,第三位表示个位,第四位表示乘数。含有小数点的情况下,用R表示小数点。在电阻、电容、电感中使用的情况下,单位分别是Ω、pF、μH。末尾含有的字母表示误差。
标示 | 电阻 | 电容 | 电感 |
---|---|---|---|
120 |
12Ω |
12pF |
12μH |
122 |
1.2kΩ |
1.2nF |
1.2mH |
124 |
120kΩ |
120nF |
120mH |
126 |
12MΩ |
12μF |
12H |
R15 |
0.15Ω |
0.15pF |
0.15μH |
1R5 |
1.5Ω |
1.5pF |
1.5μH |
误差符号 | 误差 |
---|---|
F |
±1% |
G |
±2% |
J |
±5% |
K |
±10% |
M |
±20% |
Z |
80%,-20% |
