このボードはDragonBoardにてセンサ機器接続試験を行う場合のメザニンアダプタとなります。 このメザニンアダプタにはAuduino Uno相当品が搭載されております。DragonBoardと接続した場合はUARTでAuduinoと通信し、 DragonBoard側からメザニンアダプタへの信号入出力を制御することが出来ます。 メザニンアダプタには18本のコネクタが搭載され、Grove コネクタセンサー機器との接続が簡単に行うことが可能です。

2x　SPIコネクタ（ベースボード用1 、マイクロコントローラ用1 ） ArduinoのUNO互換性のシールドコネクタ LED：電源、リセット、 2ｘベースボードGPIO、 1xマイクロコントローラIO、 UARTインタフェース（ベースボードとマイクロコントローラ間）、 USB- UARTコネクタ（ベースボードコンソールおよびコントロール）

部品表

1x　96Boardsセンサー基板 4x　M2.5/8ミリ ナイロンスペーサー 4x　M2.5ナイロンネジ

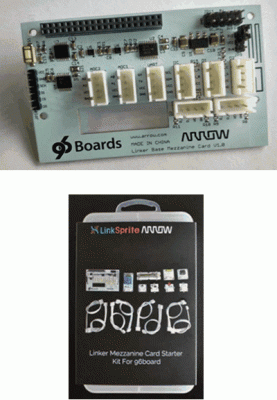

この96Boardsスターターキットはリンカメザニンカード
(機能拡張用中継基板)とリンカキットモジュール(各種機能モジュール)
で構成されています。リンカキットモジュールは、リンカメザニンカードを
介して96Boardsに全て接続することができます。このスターターキットには
96Boardsを始める人のために有益な8種類のモジュールが含まれています。
スターターキットは、センサやアクチュエータモジュールを使って基礎から
学び、96Boardsを使ってより複雑な製品のハードウェアやソフトウェア開発
を立ち上げるのに役立ちます。リンカメザニンカードには、アナログ、
UART、I2CおよびGPIOをサポートするコネクタが8つあり、
MCP3004 ADCチップを使った2チャネルのアナログ入力を持っています。
双方向電圧レベル変換器は、1.2V、1.5V、1.8V、2.5V、3.3V、5Vの
いずれかの電圧ノード間と低電圧双方向変換を可能にします。これらは 3.3V
や5Vのモジュールと互換性があるため、周辺機器の接続を容易にします。
単にJP9にジャンパーを繋ぐだけで、必要な入力電圧を選択できます。

同梱品（カード、モジュール、ケーブル、ケース)

1×96boardリンカメザニンカード
1×ボタンモジュール
1×5mm赤色LEDモジュール
1×LDRモジュール
1×サーマルモジュール
1×リニア/スライド・ポテンショメータモジュール
1×チルトモジュール
1×タッチセンサーモジュール
1×リレーモジュール
8×20cmケーブル
1×プラスチックケース
リンカメザニンカード・スターターキット (英語)

このUSB – UARTインターフェースは、コンシューマエディションや エンタープライズエディションなど、全ての96Boardsで利用できます。 シリアルアダプタボードは、ピン配置や1.8V I/Oのレベルシフトを気に することなく、簡単に96Boards低速拡張コネクタのシリアルコンソール にPCを接続することができます。ベース基板が単一のUSBケーブルを 介して完全に制御できるように、電源ボタンとリセット信号の 遠隔制御を提供します。 また、FTDI社のFT230Xチップを使用しているので、USB経由でPCに 接続した場合、FTDI UARTドライバがインストールされたPCや Macintosh、Linuxコンピュータ上で、通常のUARTインタフェース として表示されます。 ユーザーガイド（英語） 回路図（英語）

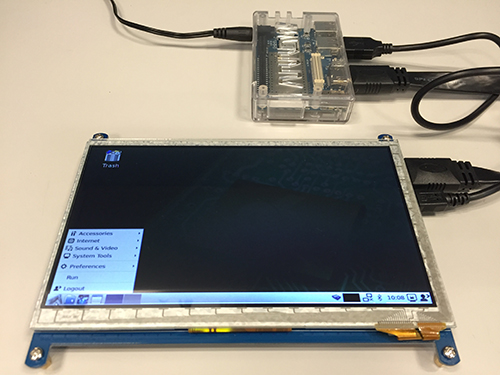

7インチHDMI液晶タッチパネル
(高解像度、静電容量方式、HDMIインターフェース)
標準HIDプロトコルを使用し、Linuxシステムに容易に接続可能
Arrow社のDragonboard410C Debian/Linux OSをサポート
※Androidでの動作は未確認

特徴

高解像度800×480ピクセル
静電容量方式タッチパネル
DagonBoard 410CのDebian/Linux OSをサポート
一般的なHDMIモニター同様、
ミニPCやコンピュータ・モニタとして使用可能
表示はHDMIインタフェース、
タッチパネル制御はUSBインターフェース
バックライト消費電力の制御機能あり

同梱品

7インチHDMI液晶タッチパネル（高解像度800×480ピクセル）x1
HDMIケーブル×1
USBタイプA-µUSBタイプBケーブル×1
8GB SDカード×2
※DragonBoard 410c本体は付属しません
