2017年01月24日



东京-- 东芝公司（TOKYO：6502）旗下存储与电子元器件解决方案公司今日宣布推出一款无需额外电流检测电阻的双极步进电机驱动器“TB67S508FTG”，其提供40V的高电压和3.0A的电流。样品发货即日启动。

该产品有助于打印机、办公室自动化设备、监控摄像头、ATM等银行终端、验钞机、游乐设备和家用电器等实现小型化，从而实现空间节省和设计改进。作为缩小IC板和减少产品内部热量的一种方式，低功耗也变得日益重要。

新的IC采用了东芝ACDS[1]结构，该结构之前用于单极步进电机驱动器IC。其不再需要检测电机电流通常需要的两个外部电阻。该新IC采用小型QFN36封装（安装面积5mm×5mm），与东芝现有产品[2]相比，其安装面积减少约66%。ACDS还降低了功率损耗和电阻变化误差，有助于实现低功耗和高精度恒流控制。

新产品的主要特性

无需外部电流检测电阻。

ACDS是东芝的原创结构，无需外部电流检测电阻，便可实现高精度恒流电机控制。

电机驱动时产生热量少。

与东芝现有产品[3]相比，当步进电机驱动器的工作电流为1A时，具备低导通电阻（0.45Ω（上限和下限总和：典型值））的内置输出DMOS使发热量减少13%。

小型封装

采用散热性能高的小型QFN36封装，可节省空间并降低成本。

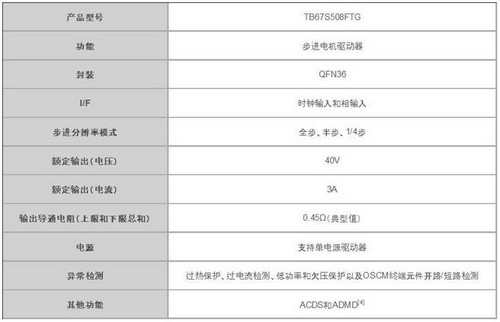

主要规格



注：

1：ACDS：先进电流检测系统。

2：比较基准

现有产品：两个检测电阻（5mm×2.5mm）与采用QFN48封装的现有IC（7mm×7mm）相连。
新产品：（5mm×5mm）

3：与现有产品TB62213AFTG（最大额定输出：40V／3A）相比

4：ADMD：先进动态混合衰减。

欲了解有关该产品的更多信息，请访问：

https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TB67S508FTG®ion=apc&lang=en?mm=cp170126&no=05
